 Der CP 343-1 IT
|
Der CP 343-1 IT ist ein Kommunikationsschnittstelle zwischen der CPU 300 (SPS) und dem Ethernet. Dieser Baustein wird einfach auf der Softwareebene über die in STEP 7 eingebundene Hardwarekonfiguration, in einen bestehenden Steuerungsprozess eingebunden Auf der Hardwareseite wird der CP über einen RJ 45 Stecker mit dem vorhandenen Netzwerk verbunden Mit dem IT-CP können die Vorteile der Internet-Technologie in einem bestehenden Automatisierungssystem nutzbar gemacht werden.
Mit dem IT-CP ist es möglich, über die für das Intra/Internet verfügbaren Web Browser Informationen aus einer Automatisierungsanlage abzurufen. Der IT-CP übernimmt dann die Funktion eines Web-Server. Empfohlen wird die Verwendung der Standartbrowser Netccape-Navigator oder Internet-Explorer. Benötigt wird eine Plug-In Komponente um der Java Referenzimplementierung einer SUN Java Virtual Machine zu entsprechen. Entsprechende andere Web Browser erfüllen die genannten Anforderungen nur bedingt.
Der CP ist in der Lage, Steuerungsprogramm über dasEthernet zu empfangen und in die CPU der Speicher programmierbaren Steuerung (SPS) zu transferieren. Dazu nutzt der CP zwei Arten von Schnittstellen.
- MPI Schnitstelle: Dient zur Kommunikation mit der CPU z.B. Hardware konfiguration oder Bausteinprogrammierung.
- RJ 45 Steckerbuchse: Dient zur Kommunikation über das Netzwerk
Zur Kommunikation mit der Automatisierungsanlage können Handelsübliche PC verwendet werden. Diese Computer müssen jedoch mit spezieller Software ausgestattet sein.
Basis für die Kommunikation über Intranet und Internet ist das TCP/IP-Protokoll. Auf dem IT-CP ist diese Form von Protokoll fest implementiert.
Aufbau
Der CP 343-1 IT weist alle Vorteile der SIMATIC S7-300-Aufbautechnik auf:
- Einfache Montage; der CP 343-1 IT wird auf den Baugruppenträger der S7-300 gesteckt und ist über den Rückwandbus mit anderen Baugruppen der S7-300 verbunden. Dabei gelten keine Steckplatzregeln.

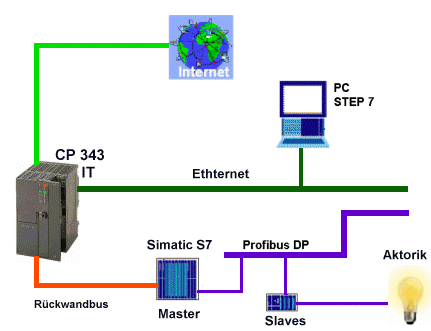

Aufbaustruktur der CP 343-IT Vernetzung
