WinCC/Webnavigator
Prozessvisualisierung über das Web
Der WinCC/Web Navigator bietet die Möglichkeit, Steuerungsprozesse über das Internet oder firmeninterne Intranet zu visualisieren. und zu bedienen. Durch die Anknüpfung an das Datennetz, ist es möglich, automatisierte Prozesse über große Entfernungen zu Beobachten und zu Bedienen. Hierzu wird das Softwarepaket SIMATIC WinCC/Web Navigator(Serversoftware) benötigt. Der WinCCWeb-Navigator ist ein reines Softwaretool.
Der Web-Navigator basiert auf dem Prinzip "Server & Client".Damit die volle Funktion gegeben ist, sollte ein Arbeitsplatzrechner (Workstation) als Web Navigator Server eingerichtet sein. Auf diesem Server muß auch die SIMATIC WinCC V5 Software als Einplatz- oder Serverversion installiert sein
Der Web Navigator Client ist ein sogenannter Thin Client, der das Bedienen und Beobachten eines laufenden WinCC-Projektes über einen Internet-Browser ermöglicht, ohne dass dazu das WinCC Basissystem auf dem Rechner vorhanden sein muss. Die Cliensoftware wird von der Firma Siemens kostenlos im Internet zur Verfügung gestellt
Lizenzen für den Web Navigator Die Web Navigator Client-Software kann beliebig oft lizenzfrei installiert werden. Für die Nutzung des WebNavigator Servers ist eine entsprechende Lizenz notwendig. Es gibt Lizenzen für den gleichzeitigen Zugriff von 3, 10, 25 oder 50 Clients auf den Web-Server. Web Naviagtor Clients sind in der Lage, auf mehrere unterschiedliche Web-Server gleichzeitig zuzugreifen.
Sicherheitskonzept Jeder Client muß sich beim Zugriff auf den Web-Server zunächst identifizieren. Entsprechend seiner projektierten Zugriffsrechte darf er entweder die Anlage nur beobachten oder auch bedienen. Darüber hinaus unterstützt der Web Navigator alle gängigen Sicherheitsmechanismen, die für Anwendungen im Internet eingesetzt werden können, wie Router, Firewalls und Proxy-Server. Er setzt auf dem Standard-HTTP Protokoll auf und benötigt deshalb keine spezielle Firewall-Administration.
Projektierung des Web Navigators Die Einrichtung und Konfiguration eines WinCC/Web Navigator Servers erfolgt sehr komfortabel mit dem WinCC Web Configurator (Wizard). WinCC-Prozessbilder, die über das Internet visualisiert werden sollen, werden wie gewohnt mit dem WinCC Graphics Designer erstellt. Im Normalfall kann auf dem Projekt vor Ort ohne Änderung aufgesetzt werden. Der WinCC Web Publishing Wizard optimiert die Bilder für die Übertragung und Darstellung im Internet.
Der WinCC/Web Navigator bietet besondere Vorteile durch:
- Bedienen und Beobachten über große Entfernungen
- Schnelle Aktualisierungsraten durch ereignisgesteuerte Kommunikation Remote-Diagnose und Fehlerbehebung
- Einbindung von Management-Clients, die in einer Büroumgebung Zugriff auf aktuelle Produktionsdaten haben
- große Konfigurationen mit bis zu 50 Bedienplätzen
- preisgünstige Clients mit geringen Hard- und Softwarevoraussetzungen minimale Wartungskosten durch zentrale Softwareadministration

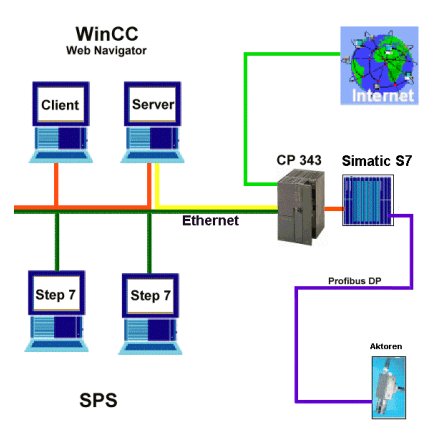

Aufbaustruktur Wincc/Webnavigator "Server & Client"
